Tytanowe płyty dwubiegunowe GR1/GR2 do elektrolizatora PEM

Tytanowe płyty dwubiegunowe GR1/GR2 do elektrolizatora PEM

Nazwa produktu:Płytka dwubiegunowa
Zastosowanie:Produkcja wodoru za pomocą elektrolizy wodnej, nowe baterie energetyczne, ogniwa paliwowe wytwarzające wodór
Materiał:Tytan, stal nierdzewna, miedź, nikel
Wymagania dotyczące:990,7%
Klasa:GR1 / GR2
Specyfikacja:Wyroby na zamówienie według rysunków
Sposób przetwarzania:CNC / Etycja

1. Proces produkcji płyt dwubiegunowych tytanu

Tytanowe płyty dwubiegunowe są niezbędnymi elementamiogniwa paliwowe PEMa takżeElektrolizatory wodne PEMProces produkcji obejmuje kilka kluczowych etapów:

1.1. Wybór surowców

• Materiał: Tytuł o komercyjnej czystości (np. klasa 1 lub klasa 2) lub stopy tytanu.

• Gęstość: Zazwyczaj od 0,1 mm do 1 mm w zależności od zastosowania.

1.2Powierzchniowa wstępna obróbka

• Ogrzewanie: usuwa warstwy tlenków powierzchniowych i zanieczyszczenia.

• Przetwarzanie z piaskiem lub polerowanie mechaniczne: Zwiększa szorstkość powierzchni w celu lepszej przyczepności powłoki.

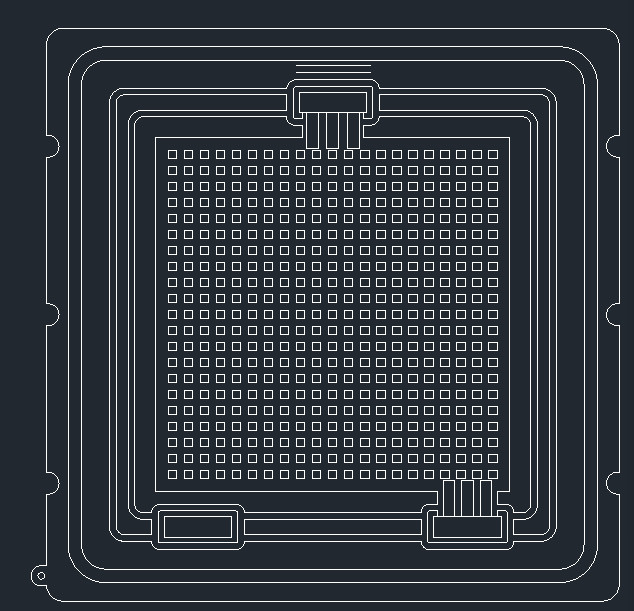

1.3. Formowanie pola przepływu

Kanały przepływowe są zaprojektowane do zarządzania przepływem gazów lub płynów.

a) Stemplowanie

• Szybkie formowanie przy użyciu precyzyjnych matryc.

• Odpowiedni do masowej produkcji.

• Wymaga trwałych i drogich form.

b) Formowanie rol

• Technika ciągłej produkcji.

• Używane do prostszych lub prostych wzorów kanałów.

(c) Etyki chemiczne

• Dokładne wzory za pomocą fotolitografii i etsu kwasowego.

• Najlepiej dla skomplikowanych lub drobnych struktur.

• Wyższe koszty i związane z gospodarką odpadami chemicznymi.

d) Obróbka laserowa lub EDM

• Techniki wysokiej precyzji odpowiednie do badań i rozwoju lub małych partii.

• Umożliwia bardzo precyzyjne i niestandardowe struktury pola przepływu.

1.4. Spawanie (do montażu)

Dwie wzorowane arkusze tytanu mogą być połączone w celu utworzenia uszczelnionej płyty dwubiegunowej:

• Wylosowanie laserowe lub łączenie dyfuzyjne: Zapewnia wysoką wydajność uszczelniającą i integralność konstrukcyjną.

1.5. Oczyszczanie powłok powierzchniowych

Tytan ma tendencję do tworzenia nieprzewodzącej warstwy tlenku (TiO2), która wpływa na wydajność elektryczną.

Typowe rodzaje powłok:

• Powierzchnie na bazie węglaGrafen, nanorurki węglowe.

• Metali szlachetnych: Platyna lub złoto (doskonała przewodność i odporność na korozję, ale kosztowne).

• Ceramika przewodząca: azotyn tytanu (TiN), azotyn niobu (NbN).

1.6. Badanie jakości

• Badanie szczelności gazu: Aby zapewnić uszczelnienie.

• Badanie przewodności elektrycznej

• Badanie odporności na korozję

• Kontrola dokładności wymiarów

2. Zastosowania płyt dwubiegunowych tytanu

Tytanowe płyty dwubiegunowe są stosowane w różnych elektrochemicznych systemach, w tym:

2.1Elektrolizatory wodne membranowe do wymiany protonów (PEMWE)

• Surowe, kwaśne środowisko i wysokie napięcie.

• Tytan zapewnia doskonałą odporność na korozję i trwałość.

2.2. ogniwa paliwowe PEM (PEMFC)

• Lekkie i odporne na korozję właściwości są idealne do zastosowań przenośnych, motoryzacyjnych i lotniczych.

2.3Komórki elektrolityczne

• Używane w przetwarzaniu chemicznym, oczyszczaniu wody i produkcji zielonego wodoru.

3Zalety płyt dwubiegunowych z tytanu

4Wyzwania

Podczas gdy płyty bipolarne z tytanu mają wiele zalet, niektóre wyzwania obejmują:

• Wysokie koszty materiału: Tytan i jego powłoki są drogie.

• Trudności z przetwarzaniemTytanium jest trudniejsze do formowania i obróbki niż stal.

• Przewodność powierzchniowa wymaga optymalizacji: Naturalna warstwa tlenku wymaga skutecznej obróbki powierzchni w celu utrzymania przewodności.
