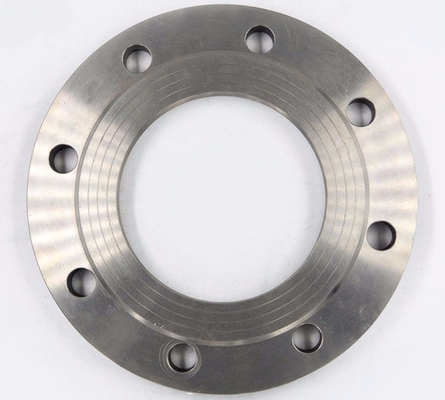

Czysty Gr7 Gr9 Gr11 Tytanowy kołnierz spawalniczy ANSI B16.5 Podłącz zawory rurowe

Gr1,Gr2,Gr3,Gr4,GR5,Gr7,Gr9,Gr11 Kołnierz do wspawania gniazda ANSI B16.5/ASTM B16.5

Kołnierz spawany z tytanu to rodzaj kołnierza, który służy do łączenia rur, zaworów i innych urządzeń z systemem rurociągów.Jest wykonany z tytanu, mocnego i lekkiego metalu, który jest odporny na korozję, dzięki czemu idealnie nadaje się do użytku w trudnych warunkach.

Kołnierze do spawania gniazdowego mają zagłębiony obszar pośrodku, który służy do wkładania podłączanej rury lub sprzętu.Kołnierz jest następnie przyspawany do rury lub wyposażenia za pomocą spoiny gniazdowej, która jest rodzajem spoiny, w której rura jest wkładana do kielicha kołnierza i spawana od zewnątrz.Tworzy to mocne, szczelne połączenie między dwoma elementami wyposażenia.

2. Odpowiednie parametry

Tytanowy kołnierz ANSI

W przemyśle naftowym, gazowym i petrochemicznym stosuje się wiele różnych typów kołnierzy tytanowych, z których każdy jest używany w określonych sytuacjach, aby zmaksymalizować żywotność kołnierza, łatwość instalacji i całkowity koszt.

Spawane kołnierze szyjkowe

Kołnierz spawany jest standardem, względem którego mierzone są wszystkie inne kołnierze ANSI, jeśli chodzi o wytrzymałość i trwałość.Kołnierze z długą szyjką spawaną są standardem, ponieważ są używane do wielu różnych zastosowań wysokociśnieniowych w różnych ekstremalnych temperaturach i są zaprojektowane tak, aby ograniczać turbulencje i erozję w złączu.

Kołnierze wsuwane

Ogólnie rzecz biorąc, kołnierze te mają około dwóch trzecich wytrzymałości standardowego kołnierza z długą szyjką spawaną i mają trwałość zmęczeniową około jednej trzeciej wytrzymałości porównywalnego kołnierza z długą szyjką spawaną.Łączy się je z rurami za pomocą dwóch spoin pachwinowych, jednej po zewnętrznej stronie kołnierza, a drugiej po wewnętrznej stronie kołnierza.To sprawia, że ​​ich montaż na rurze jest nieco bardziej czasochłonny, a także zmniejsza uniwersalność kołnierza, ponieważ nie jest możliwe łączenie ich z kolanem i trójnikiem.Wszystkie złączki stosowane z kołnierzami nasuwanymi muszą mieć prosty koniec.

Ślepe kołnierze

Zaślepione kołnierze rurowe uszczelniają rury, zawory i otwory zbiorników ciśnieniowych ASME, zapewniając jednocześnie możliwość rozbudowy sieci rurociągów w przyszłości.Kołnierze te są również często używane do testów wysokociśnieniowych w sieci rurociągów.

Kołnierze do spawania gniazdowego

Kołnierze do spawania gniazdowego są prawie tak samo wytrzymałe jak kołnierze nasuwane, ale są o około 50% mocniejsze, jeśli chodzi o odporność na zmęczenie.Kołnierze te są mocowane za pomocą pojedynczej spoiny pachwinowej na zewnątrz kołnierza.Dzięki temu ich instalacja jest mniej pracochłonna.

Kołnierze gwintowane

Najlepszą rzeczą w kołnierzach gwintowanych jest to, że można je zainstalować w systemie rur bez spawania.Są one używane przez większość czasu do rur o mniejszych rozmiarach i tylko do systemów rur o grubych ścianach.

3. Rodzaj kołnierza

Kołnierze do spawania z tytanu są powszechnie stosowane w zastosowaniach, w których wymagana jest wysoka wytrzymałość i odporność na korozję, na przykład w przemyśle chemicznym, naftowym i gazowym oraz morskim.Są również używane w zastosowaniach, w których waga jest problemem, na przykład w przemyśle lotniczym i motoryzacyjnym.

Ważne jest, aby tytanowy kołnierz do spawania był kompatybilny z łączonymi materiałami oraz aby proces spawania był wykonywany prawidłowo, aby zapobiec wyciekom i zapewnić mocne połączenie.

Etykietka: Weldnecks Slip-On, gwintowane ślepe, spawane i łączone na zakładkę
