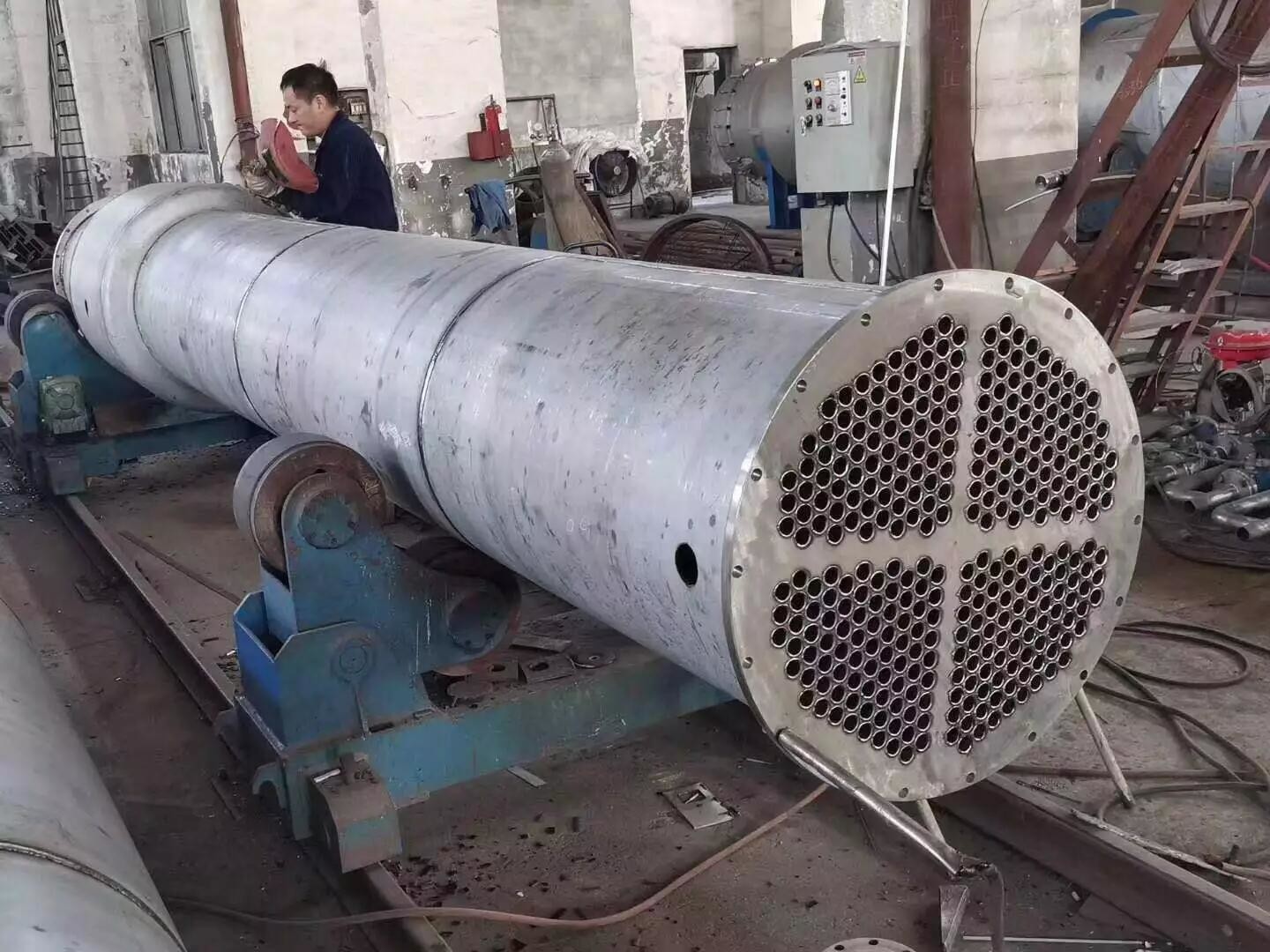

Tytanowy wymiennik ciepła z powłoką tytanową i rurowym do odsalania wody morskiej

Rurowy wymiennik ciepła z pełną powłoką tytanową

Dane techniczne:

Czynniki do rozważenia przy projektowaniu tytanowych wymienników ciepła:

Wymienniki płaszczowo-rurowe składają się z szeregu rur.Jeden zestaw tych rurek zawiera płyn, który należy ogrzać lub schłodzić.Drugi płyn przepływa przez podgrzewane lub chłodzone rurki, dzięki czemu może dostarczać ciepło lub pochłaniać wymagane ciepło.Zestaw rur nazywa się wiązką rur i może składać się z kilku rodzajów rur: gładkich, wzdłużnie żebrowanych itp. Wymienniki ciepła płaszczowo-rurowe są zwykle używane do zastosowań wysokociśnieniowych (o ciśnieniu większym niż 30 bar i temperaturach wyższych niż 260°C).Dzieje się tak, ponieważ płaszczowo-rurowe wymienniki ciepła są wytrzymałe ze względu na swój kształt.

Przy projektowaniu rur w płaszczowo-rurowych wymiennikach ciepła należy wziąć pod uwagę kilka cech konstrukcyjnych dotyczących ciepła.Obejmują one:

1. Średnica rury:Zastosowanie rurki o małej średnicy sprawia, że ​​wymiennik ciepła jest zarówno ekonomiczny, jak i kompaktowy.Jednak bardziej prawdopodobne jest szybsze zabrudzenie wymiennika ciepła, a mały rozmiar utrudnia mechaniczne czyszczenie zanieczyszczeń.

Aby przezwyciężyć problemy z zanieczyszczeniem i czyszczeniem, można zastosować rury o większych średnicach.Tak więc, aby określić średnicę rurki, należy wziąć pod uwagę dostępną przestrzeń, koszt i zanieczyszczenia płynów.

2. Grubość rury: Grubość ścianki rur jest zwykle określana w celu zapewnienia:

• Jest wystarczająco dużo miejsca na korozję
• Wibracje wywołane przepływem mają opór
• Siła osiowa
• Dostępność części zamiennych
• Wytrzymałość obręczy (aby wytrzymać ciśnienie wewnętrzne w rurce)
• Wytrzymałość na wyboczenie (aby wytrzymać nadciśnienie w powłoce)

3. Długość tuby:wymienniki ciepła są zwykle tańsze, gdy mają mniejszą średnicę płaszcza i długą długość rury.Tak więc, zazwyczaj dąży się do tego, aby wymiennik ciepła był jak najdłuższy fizycznie, nie przekraczając możliwości produkcyjnych.Istnieje jednak wiele ograniczeń w tym zakresie, w tym przestrzeń dostępna w miejscu, w którym będzie on używany oraz konieczność zapewnienia dostępności rur o długości dwukrotnie większej od wymaganej (aby rury można było wyciągnąć i zastąpiony).Trzeba też pamiętać, że długie, cienkie rurki są trudne do wyjęcia i wymiany.

4. Skok rury:podczas projektowania rur, praktyczne jest zapewnienie, że podziałka rur (tj. odległość między środkami sąsiednich rur) jest nie mniejsza niż 1,25 średnicy zewnętrznej rur.Większy skok rur prowadzi do większej całkowitej średnicy płaszcza, co prowadzi do droższego wymiennika ciepła.

5. Falistość rury:ten typ rur, stosowany głównie do rur wewnętrznych, zwiększa turbulencje płynów, a efekt jest bardzo ważny w przenoszeniu ciepła, dając lepsze osiągi.

6. Układ rur:odnosi się do tego, jak rury są umieszczone w powłoce.Istnieją cztery główne typy układu rur: trójkątny (30°), obrócony trójkątny (60°), kwadratowy (90°) i obrócony kwadratowy (45°).Trójkątne wzory są stosowane, aby zapewnić większy transfer ciepła, ponieważ wymuszają bardziej turbulentny przepływ płynu wokół rurociągu.Wzory kwadratowe są stosowane tam, gdzie występuje duże zanieczyszczenie i czyszczenie jest bardziej regularne.

7. Konstrukcja przegrody:przegrody są stosowane w płaszczowo-rurowych wymiennikach ciepła do kierowania płynu przez wiązkę rur.Biegną prostopadle do skorupy i utrzymują wiązkę, zapobiegając zwisaniu rurek na dużej długości.Mogą również zapobiegać wibracjom rurek.Najpopularniejszym typem przegrody jest przegroda segmentowa.Półkoliste przegrody segmentowe są zorientowane pod kątem 180 stopni do sąsiednich przegród, wymuszając przepływ płynu w górę iw dół między wiązką rur.Rozstaw przegród ma duże znaczenie termodynamiczne podczas projektowania płaszczowo-rurowych wymienników ciepła.Przegrody należy rozmieścić z uwzględnieniem konwersji spadku ciśnienia i wymiany ciepła.W celu optymalizacji termoekonomicznej sugeruje się, aby przegrody były rozmieszczone nie bliżej niż 20% wewnętrznej średnicy płaszcza.Zbyt blisko rozstawione przegrody powodują większy spadek ciśnienia z powodu przekierowania przepływu.W konsekwencji zbyt duże rozmieszczenie przegród oznacza, że ​​w rogach między przegrodami mogą znajdować się chłodniejsze miejsca.Ważne jest również, aby przegrody były rozmieszczone wystarczająco blisko, aby rury nie zwisały.Drugim głównym rodzajem przegrody jest przegroda typu disc and donut, która składa się z dwóch koncentrycznych przegród, zewnętrzna szersza przegroda wygląda jak pączek, podczas gdy wewnętrzna przegroda ma kształt dysku.Ten rodzaj przegrody wymusza przepływ płynu po obu stronach dysku, a następnie przez przegrodę pierścieniową, generując inny rodzaj przepływu płynu.

Cechy:

• Opracowany przy użyciu zaawansowanej technologii.
• Oszczędzanie energii.
• Wysoka wydajność.
• Przeciw powstawaniu rdzy.
• Długa żywotność.
• Niska cena.

Aplikacja:

Woda morska, olej, przemysł spożywczy, woda destylowana, gazownictwo.
