Klasa: tytanowa klasa 1, klasa 2, klasa 12

Typ: rury i przewody spawane

Norma: ASTM B338 ASTM B337 ASTM B862

Kształt: okrągłe rurki

Średnica zewnętrzna: 12,7 mm, 16 mm, 19,05 mm, 25,4 mm, 38,1 mm, 50,8 mm itd.

Grubość ścianki: 0,5 mm/0,71 mm/0,8 mm/1,0 mm/1,2 mm/1,6 mm/2,11 mm itp.

Stan dostawy: wyżarzone

Test: test ultradźwiękowy, test hydrauliczny
Przetwarzanie: Walcowanie na zimno / gorąco

Zastosowanie: wymiennik ciepła, skraplacz, parownik itp.



Szczegółowe informacje w formularzu dotyczące rury spawanej z tytanu

Nazwa przedmiotu	Tytanowa spawana rura do wymiany ciepła do skraplacza reakcji utleniania PTA
Materiał	Gr1 Gr2 Gr12
Typ	Spawane
Normy	ASTM B338 ASTM B337 ASTM B862
Kształt	Rury okrągłe z gładkimi końcami
Średnica zewnętrzna	12,7 mm, 16 mm, 19,05 mm, 25,4 mm, 38,1 mm, 50,8 mm itd.
grubość ściany	0,5 mm/0,71 mm/0,8 mm/1,0 mm/1,2 mm/1,6 mm/2,11 mm itp.
Długość	max.12m lub na życzenie klienta
Powierzchnia	Powierzchnia trawiąca
Test	Kontrola prądów wirowych, próba hydrauliczna, próba ultradźwiękowa



Cechy rur spawanych z tytanu

1. Wysoki stopień automatyzacji, wysoka wydajność produkcji.Rura spawana tytanem to wybór wysokiej jakości taśmy tytanowej, na linii do automatycznego spawania rur, po obróbce cieplnej, prostowaniu, cięciu, testowaniu w celu uzyskania kwalifikowanych produktów rurowych.Od formowania do pakowania tytanowej rury spawanej zajmuje tylko około 10 minut, a proces produkcji i kontroli jest zautomatyzowany.
2. Jednolita grubość ścianki i wysoka dokładność wymiarowa, mniej wad powierzchni, wysoka niezawodność.Równomierność grubości ścianki gotowej rury jest bardzo wysoka, a co ważniejsze, na powierzchni wewnętrznej nie powstają mikropęknięcia.
3. Wytrzymałość spoiny jest wyższa niż wytrzymałość osnowy.Spawanie rury tytanowej polega na zoptymalizowanym spawaniu argonem z elektrodą wolframową z procesem samospawania metalu matrycy, który nie wypełnia zewnętrznego metalu, aby zapewnić jedność składu spoiny i matrycy.
4. Przewaga kosztowa rur spawanych z tytanu.Konkurencja na chińskim rynku rur spawanych z tytanu jest szczególnie zacięta, a cena produktu od dawna utrzymuje się na historycznie niskim poziomie i znacznie niższym niż cena podobnych produktów rur bez szwu.​

Właściwości mechaniczne materiału tytanowego

Klasa ASTM	Skład stopu	Wytrzymałość na rozciąganie		Wytrzymałość		Wydłużenie %
		ksi	MPa	ksi	MPa
GR1	Niepowiązany Ti (czysty) 35A-CP1	35	240	25	170	24
GR2	Niepowiązany Ti (czysty) 50A-CP2	50	345	40	275	20
GR12	Ti-0,3Mo-0,8Ni	70	483	50	345	18

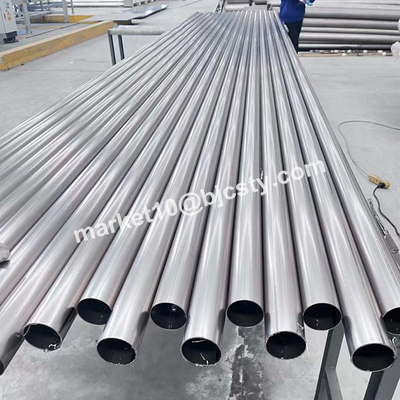

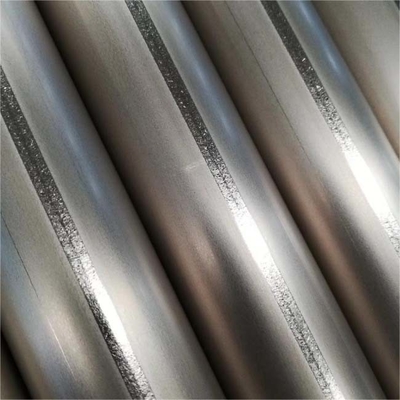

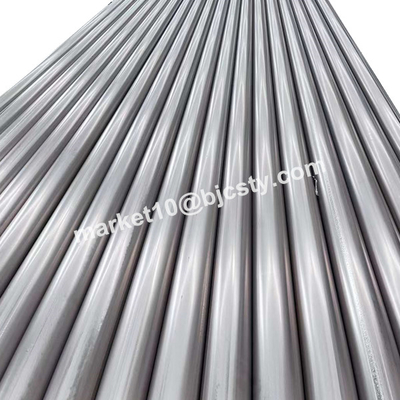

Zdjęcia rur spawanych z tytanu

Tytan i stop tytanu mają zalety wysokiej wytrzymałości i dobrej odporności na korozję i nadają się do wytwarzania cienkościennych części przenoszących ciepło.Gdy jest używany jako element przenoszący ciepło, powierzchnia jest gładka, a siła przyczepności niewielka, co może skutecznie zapobiegać osadzaniu się kamienia i zapewniać stabilne przewodnictwo cieplne przez długi czas.Gr1, Gr2 i Gr12 Titanium mają umiarkowaną wytrzymałość, dobrą plastyczność i dobrą wydajność obróbki na zimno i zostały przetworzone na różnego rodzaju rury wymiany ciepła, które są szeroko stosowane w skraplaczu i wymienniku ciepła energii jądrowej, odsalaniu wody morskiej, przemyśle petrochemicznym , chłodnictwo, ochrona środowiska i inne dziedziny.Spawana rura z tytanubędzie coraz większy popyt, pole aplikacji będzie coraz bardziej rozległe.
